数控内圆磨床系列

主要结构特点及用途：

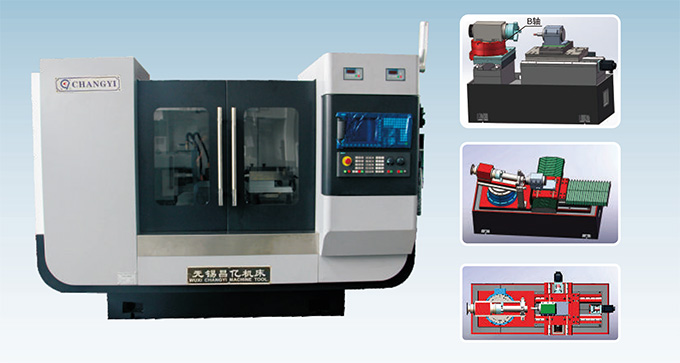

本机床为三轴数控内圆孔、内锥孔磨床，有X轴（前后进给）、Z轴（左右移动）、B轴（工件箱水平方向分度定位）三个轴向组成。主要用于工件的内圆孔、内锥孔、台阶孔、内端面、外端面的磨削；包括自动进给、自动粗磨、精磨、自动修整砂轮、自动补偿、手动补偿等功能磨削循环均自动完成。
1、机床床身采用耐磨铸铁件铸造成形，机床采用全封闭罩壳，后置背包式电器箱和前置回转式操作台。
2、机床采用砂轮架进给，工作台往复运动、工件箱水平方向分度定位的工作方式。
3、工件主轴采用日本NSK成对角接触轴承加套筒的结构形式。主轴旋转由变频器控制，实现无极调速。
4、工件夹持采用液压动力卡盘或卡盘加中心架的夹紧方式，同时可以根据用户工件的特殊性定制相对应的其它夹具。
5、进给及往复机构导轨采用日本THK高精度滚动直线导轨，丝杠采用滚珠丝杠。

主要技术参数表

※由于技术在不断进步，本内容仅供参考，如有变动恕不另行通知，以双方签订的技术文件为准。
