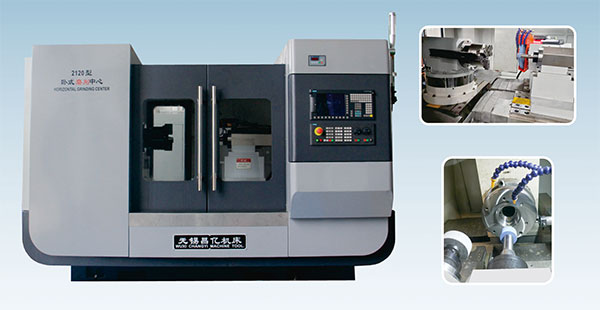

MKF2120+(B轴)型 数控复合磨床
★ 本机床为四轴（X工件横向进给、Z1、Z2砂轮纵向运动、B水平方向分度）多功能数控磨床，主要用于磨削工件的内圆孔、内锥孔、内端面、外圆、外锥面、外端面、内、外球形等复杂要求的磨削。磨削循环均自动完成（具有自动进刀、退刀、粗磨、精磨；自动修正砂轮、自动补偿等功能）。
★ 机床采用工件进给，B分度（力矩转台），二独立工作台（砂轮架）左右运动的结构方式，X、Z轴运动导轨均为滚动直线导轨，均由伺服电机驱动滚珠丝杠运动，工件主轴及砂轮主轴旋转速度均由变频器控制，实现无级调速。工件夹紧为液压动力卡盘，同时可以根据用户工件的特殊性配置其它相匹配的夹具。
★ 机床为全封闭防护罩壳，前置回转式操作箱、后置背包式电器柜。
规格参数表
| 序号 | 名称 | MKF2120+B轴 |
|---|---|---|
| 1 | 磨削内孔直径范围 | 20-200 mm |
| 2 | 磨削内孔深度 | 200 mm |
| 3 | 磨削外圆直径范围 | 30-300 mm |
| 4 | 磨削外圆长度 | 200 mm |
| 5 | 工件电机功率 | 2.2 kw |
| 6 | X轴伺服电机功率 | 11 NM |
| 7 | Z1、Z2轴伺服电机功率 | 11 NM |
| 8 | 砂轮1电机功率 | 4kw |
| 9 | 砂轮2电机功率 | 7-22 kw |
| 10 | （B轴）力矩电机功率 | 2.2 kw |
| 11 | 砂轮1电机转速 | 2800(r/min)无极调速 |
| 12 | 砂轮2电机转速 | 1000-24000(r/min)无极调速 |
| 13 | 工件转速 | 0-600(r/min)无极调速 |
| 14 | （B轴）定位精度 | +、-4角秒 |
| 15 | X、Z1、Z2轴定位精度 | 5 μm |
| 16 | （B轴）重复定位精度 | +、-2角秒 |
| 17 | X、Z1、Z2轴重复定位精度 | 2 μm |
| 18 | X轴行程 | 550 mm |
| 19 | Z1、Z2轴行程 | 450 mm |
| 20 | X轴运动速度 | 10 m/min |
| 21 | Z1、Z2轴运动速度 | 10 m/min |
| 22 | 机床外形尺寸 | 3000×2900×2700 mm |
| 23 | 机床重量 | 6300 kg |
| 24 | 额定功率（约） | 28kw |
| 加工精度 | ||
| 1 | 内孔、外圆圆度 | 2 μm |
| 2 | 内孔、外圆圆柱度 | 3 μm |
| 3 | 内孔、外圆同心度 | 3 μm |
| 4 | 内孔、外圆表面粗糙度 | Ra0.4 μm |
| 5 | 内孔、外圆与端面垂直度 | 4 μm |
